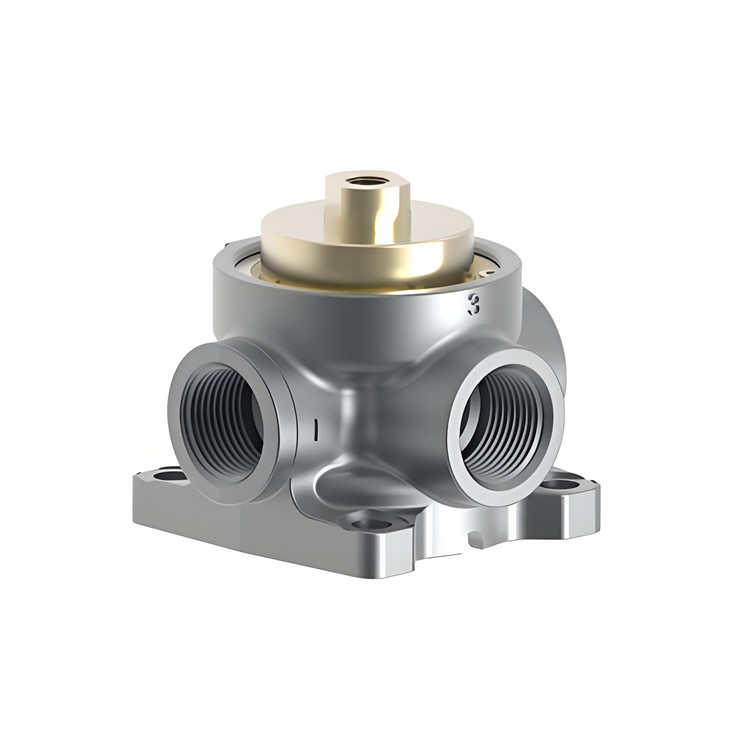

590A 系列 3/4 管空氣先導閥采用經典的漢弗萊隔膜提升閥原理。不平衡的空氣彈簧復位設計確保了可靠的移位和氣密密封，無論是驅動還是非驅動。緊湊的設計允許近距離安裝到工作中，并實現快速循環/快速排氣。堅固的 2 通或 3 通閥提供常閉、標準或可選黃銅閥體結構（用于替代介質）。

媒體 空氣、惰性氣體、溫和液體

閥門功能 單導頻，常閉

管道類型 內聯，直接管道

端口尺寸 3/4 NPT (先導端口: 1/8 NPSF)

端口數量 3個端口

職位數量 2個職位

尺寸 （in） HxWxD 3.12x4x3.53

包括的選項 先導助推器

操作類型 空氣引導

流量-SCFM @ 100 psig 250

流量-LPM @ 6.9 bar 7079

ESEOD (節流孔) - in (mm) 0.490 (12.46)

流量系數 (Cv) 4.33

潤滑 不需要

壓力范圍 (psi) 10-125

閥門壓力為:

推薦先導壓力 (psi):

<= 30 磅/平方英寸 60磅/平方英寸 90磅/平方英寸 120磅/平方英寸

22 34 46 58

運行速度 (循環/分鐘) 600

環境溫度范圍 (? f) 0 ~ 225

潤濕材料 鋁，SST，布納N

重量 (盎司) 25.0
