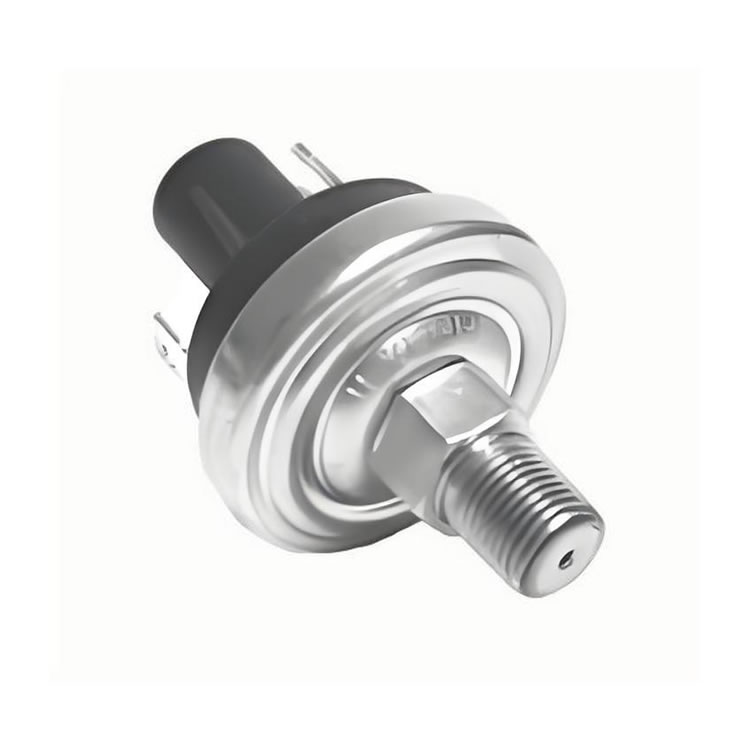

76PS.0015型號規格參數

型號及描述

76PS.0015：1/8" NPT，15 psi設置，SPNC觸點

壓力設定

出廠設置：15 psi/1 bar

調整范圍：14-24 (±3) psi/1.0-1.6 (±0.2) bar

調整方式：7/32" Allen鍵，每轉一圈增加5 psi/0.3bar（順時針方向）

操作壓力

最大操作壓力：150 psi/10 bar

驗證壓力：500 psi/34 bar

爆破壓力：750 psi/51 bar

觸點規格

觸點類型：SPNC

材質：銀合金鍍金

額定電流（電阻性DC）：15 Amp@6VDC，8 Amp@12VDC

額定電流（電感性AC）：4 Amp@24VDC，1 Amp@120 VAC，0.5 Amp@240 VAC

物理特性

壓力連接器：1/8"-27 NPT外螺紋

電氣端子：#8-32螺絲

工作溫度范圍：-40至+121℃/-40至250℉

尺寸和重量：見左圖，約65g
