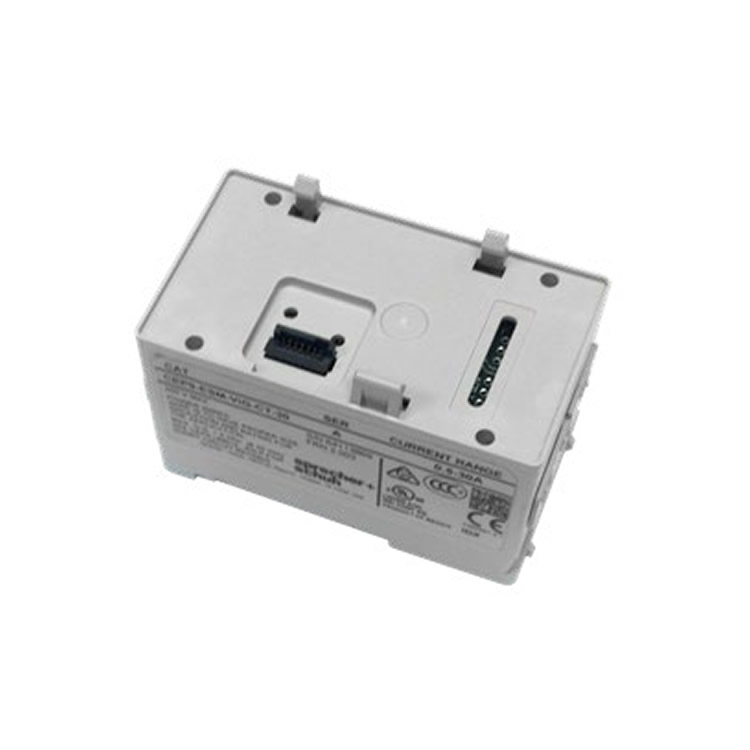

? 型號: CEP9-ESM-VIG-CT-30

? 核心功能: 集成電壓、電流及接地故障檢測能力于單一模塊。

電氣規格參數

? 電源電壓范圍: 支持多種電壓輸入

? 頻率特性: 若使用外部接地故障傳感器，檢測頻率限制為 50/60 Hz。

? 功耗: 符合文檔中列出的低功耗設計標準。

? 輸出繼電器容量: 符合控制模塊及擴展數字模塊的輸出繼電器額定值。

? 輸入信號兼容性: 支持多種輸入信號類型（如24V DC、120V AC、240V AC）。

檢測與測量范圍

? 電流檢測范圍: 覆蓋電機滿載電流（FLA）的寬范圍測量，支持可調閾值。

? 接地故障檢測:

  ? 檢測方式: 采用零序（核心平衡）傳感技術。

  ? 調整范圍: 接地故障報警和跳閘設置可調范圍為 20 mA 至 5.0 A。

  ? 外部傳感器需求: 對于額定電流大于200A或接地故障檢測低于1.0A的應用，需搭配外部核心平衡電流互感器附件。

? 電壓監測: 支持三相電壓監測，精度符合文檔中“Metering”部分的±2%標準。

精度與響應特性

? 測量精度: 電流測量精度為 ±2%（基于傳感模塊電流）。

? 保護定時器分辨率: 所有跳閘定時器分辨率均為 ±0.1秒或0.1秒/25秒（取較大值）。

? 響應時間: 支持可調延時（如相位丟失保護延時0.1–25.0秒），確?？焖俟收享憫?/p>
