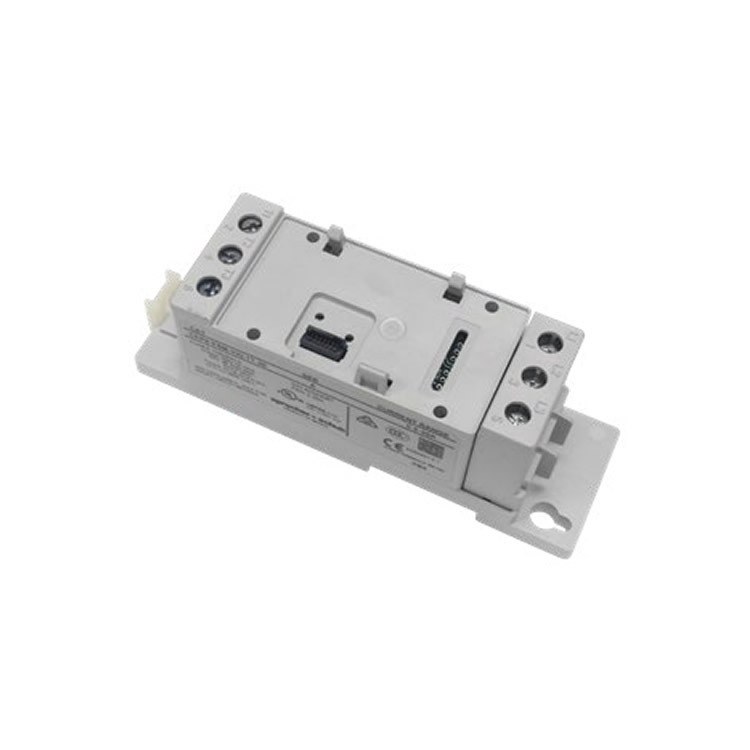

Sprecher+Schuh 繼電器 CEP9-ESM-VIG-7T-30

CEP9-ESM-VIG-7T-30 規格參數總覽

項目 規格參數

產品系列 CEP9 電子式過載繼電器

模塊類型 電壓/電流/接地故障傳感模塊 (VIG: Voltage, Current, Ground Fault)

產品型號 CEP9-ESM-VIG-7T-30

安裝方式 導軌安裝 (DIN Rail) / 面板安裝 (Panel Mount)

電流范圍 0.5 ... 30 A

核心功能 電流、電壓監測 + 接地故障檢測

一、產品概述與設計

?   模塊類型：這是一款集成了電壓(V)、電流(I)和接地故障(G) 檢測功能的傳感模塊。它是Sprecher+Schuh CEP9模塊化過載繼電器系統的核心組件之一。

?   設計理念：模塊化設計，允許用戶根據具體應用需求（如是否需要電壓監控或接地故障保護）選擇和組合不同的模塊，提供了極大的靈活性。

?   主要功能：為CEP9系統提供主回路電流和電壓的真實有效值（True RMS）測量信號，并集成零序電流（核心平衡）傳感技術，用于低電平（電弧）接地故障檢測。

二、電氣規格

1.  電流感應：

    ?   電流范圍：0.5 - 30 A

    ?   測量技術：真有效值 (True RMS) 測量，確保在非線性負載下的準確性。

    ?   精度：計量精度為傳感模塊電流的 ±2%。

2.  電壓感應：

    ?   該模塊具備電壓監測能力，但文檔中未在此型號下明確列出具體電壓范圍。需參考CEP9系統通用規格或用戶手冊。

3.  接地故障保護：

    ?   檢測類型：零序（核心平衡）傳感。

    ?   保護范圍：可調，從 20 mA 至 5.0 A。

    ?   跳閘抑制：可設置最大跳閘抑制，防止當地故障電流超過6.5A時跳閘（用于保護控制器分斷能力）。

    ?   重要提示：此功能為設備保護（UL 1053 Class I），非人員保護型漏電保護器 (GFCI)。
