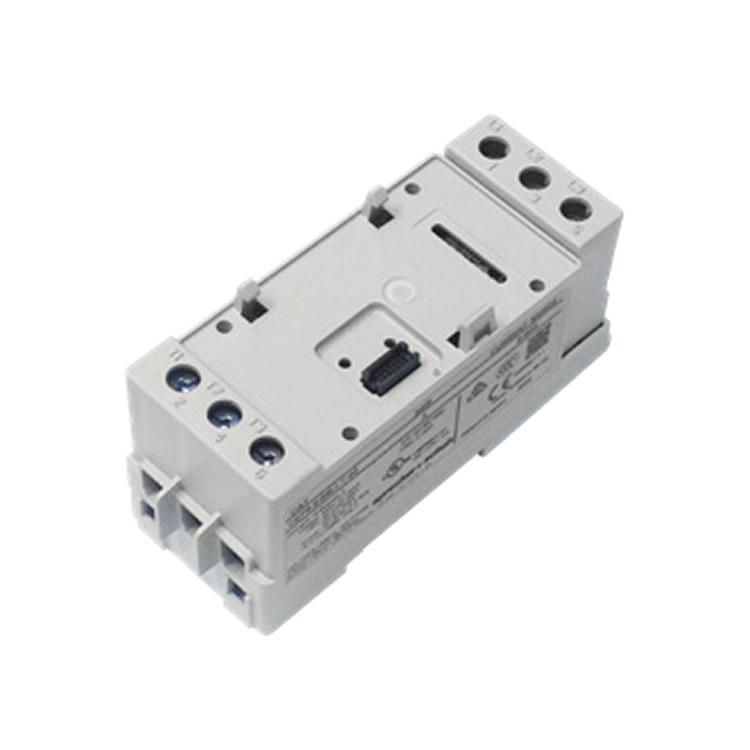

Sprecher+Schuh過載繼電器CEP9-ESM-I-T-30

技術參數

基礎規格

參數類別 規格說明

型號 CEP9-ESM-I-T-30

模塊類型 電流感應模塊（Current Sensing Module）

適用接觸器 所有類型接觸器（All contactors）

電流范圍 0.5–30 A

安裝方式 DIN導軌安裝（DIN Rail Mount）

電氣特性

參數 數值

額定絕緣電壓（Ui） 600 V AC

額定工作電壓（Ue） 依據接觸器規格匹配

工作頻率 50/60 Hz

機械特性

參數 數值

端子扭矩要求 30A型號： 22 lb-in（2.5 N·m）<br>60A/100A型號： 35 lb-in（4 N·m）

導線規格（單根） #14–6 AWG（2.5–16 mm2）

導線規格（多根） #10–6 AWG（6–10 mm2）
